全產業雷射標記解決方案

雷射標記的特點

雷射標記是利用高能量密度的雷射對製品進行局部照射，使表層材料汽化或發生顏色變化的化學反應，從而留下永久性標記的一種打標方法。
雷射標記可以打出各種文字、圖案等，且熱影響區域小、加工精細、成本低、易操作、無汙染。
在PCB標記領域，雷射標記已經成為一種成熟的技術，廣泛應用在各類電子產品的生產過程中。

POINT 雷射標記

效率高、生產過程無須耗材
精度高、品質穩定
永久標記、環保無汙染

POINT 貼紙/油墨標記

效率低、耗材多、成本高
不一致、易去除、易偽造
生產過程中產生汙染

加工方式	雷射標記	黏貼標籤紙
所需人力	無	2-3人
人工成本	無	約60-90萬/年
耗材	無	標籤和油墨
耗材成本	無	約135萬/年

off-line設置案例

In-line設置案例

推薦裝置:

HGLASER Fiber雷射標記系列
HGLASER CO2雷射標記系列
HGLASER DPSS(UV/ 綠光)雷射標記系列

SPEC	LCB-10C
雷射規格	雷射光源	CO2/ Fiber/ UV/ 綠光
	平均輸出功率	10W/20W
	PCB對應尺寸	50mm x 50mm ~ 460mm x 510mm
加工性能	重複定位精度	±0.1mm
加工性能	最小線寬	<0.15mm
主要配置	支援條碼類型	Code 128, Code 39, EAN-8, DataMatrix, QR code etc.
	電動工作平台	X-Y線性模組
	定位系統	工業CCD相機
	外部輔助裝置	負壓吸附集塵系統
使用環境條件	供電規格	AC220V/ 50Hz~60Hz/ 2.5KVA
	環境要求	溫度 15~30°C, 濕度<60%RH, 無冷凝
	整機尺寸	1000mm(W) x 1650mm(L) x 1500mm(H)

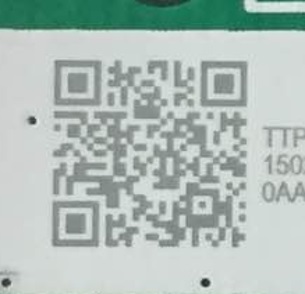

PCB板標記

在PCB板白漆上進行標記

( UV雷射 )

樹脂標記

塑膠材料上進行標記

金屬標記

鍍金元件上進行標記

( 尺寸: 0.7mm x 0.7mm )

其他標記

補強鋼片標記

光源	CO2	Fiber	綠光	UV雷射
打標特點	適用性廣不會對電路造成損傷	可在金屬、塑料等材料上打標	可用於多種材質，光束品質較高，打標效果非常精細	可用於多種材質，光束品質較高，打標效果非常精細
最小條碼	1.5mm×1.5mm	1.5mm×1.5mm	0.5mm×0.5mm	0.5mm×0.5mm
適用板材	板身漆層打標	PCB板邊框以及金屬、塑料器件	兼容PCB板面、漆層、金屬、塑料材質的打標	兼容多種材質，尤其適合白漆及基材打標
效果圖

Flying系列
SPEC	光源	CO2	Fiber	UV
標記參數	對焦鏡頭	F=160mm
	標記區域	110*110mm
	工作距離	152.7±6mm	180±3.6mm	180mm
	標記速度	400字/秒(Times New Roman 2mm)	500字/秒(Times New Roman 1mm)	9m/s
	重新定位解析度	<24u rad(F160, 3.7um)	<2u rad(F160, 0.36um)	<2m rad
	最小文字尺寸	0.4mm	0.2mm	0.2mm
	最小線寬	100um(根據材質決定)	60um(根據材質決定)	10um(根據材質決定)
標記雷射	波長	10.6um, 10.2um, 9.3um	1064nm	355nm
	功率	10/30/55/70/100	10/20/30/50	3/5/12/20
	功率穩定性	±0.5rms	<3%rms	±5%rms
其他	操作環境	溫度0-35度C, 濕度≤90%		溫度5-40度C, 濕度≤90%
其他	冷卻方式	氣冷		氣冷、水冷

全產業雷射標記解決方案

雷射標記的特點

雷射標記的優勢

POINT 雷射標記

POINT 雷射標記

POINT 貼紙/油墨標記

POINT 貼紙/油墨標記

一台自動PCB雷射打標設備

每年可以節約人工和耗材成本

約195-225萬台幣

可以設置為in-line或off-line以及與現存系統互相對接

off-line設置案例

In-line設置案例

對應各種材質

印刷電路板(PCB)、電子零件標記

推薦裝置:

車載、手機、家電部品的標記

推薦裝置:

不鏽鋼、鋁及鑄造品的標記

推薦裝置:

食品、飲料、塑料包裝標記

推薦裝置:

印刷電路板使用機種

提供CO2、UV、Fiber、綠光雷射等等選擇，可根據需求調整功率

PCB板標記

樹脂標記

金屬標記

其他標記

簡易的操作介面

Flying系列 - 可客製安裝於各種流水線

袋裝食品包裝標記效果比較
